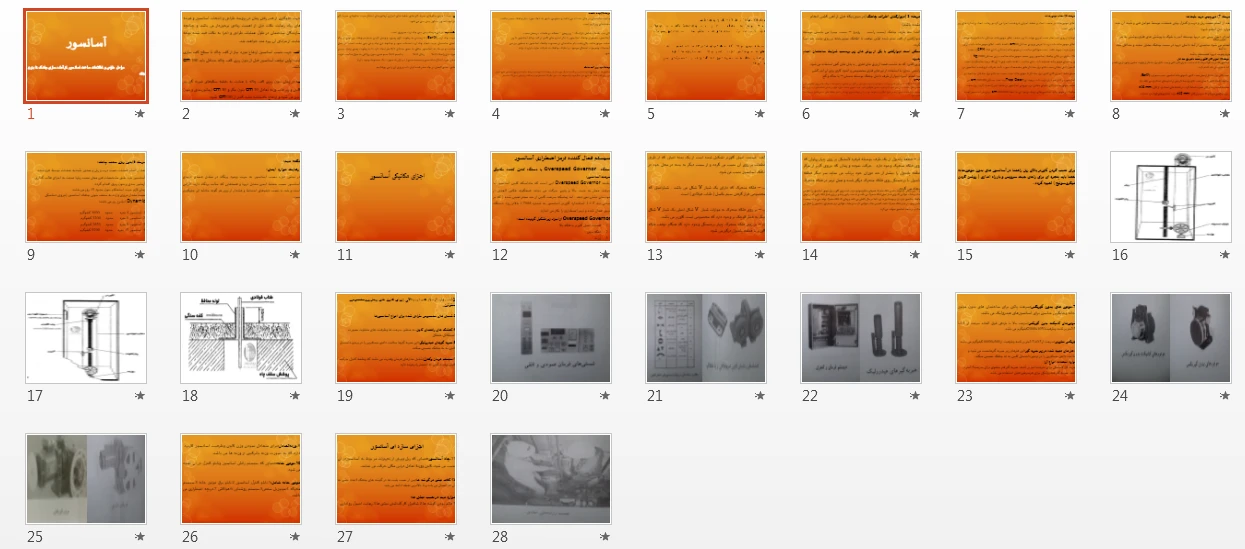

دانلود پاورپوینت مراحل طراحی و اطلاعات ساخت اسانسور از آماده سازی چاهک تا بتون ریزی با فرمت pptx ودر 28 اسلاید قابل ویرایش

قسمتی ازمتن پاورپوینت مراحل طراحی و اطلاعات ساخت اسانسور از آماده سازی چاهک تا بتون ریزی

جهت جلوگیری از هدر رفتن زمان در پروسه طراحی و انتخاب آسانسور و هزینه های زیاد رعایت نکات ذیل از اهمیت زیادی برخوردار می باشد و چنانچه سازندگان ساختمان در طول عملیات طراحی و اجرا به نکات قید شده توجه نمایند از مزایای آن بهره مند خواهند شد.

الف: جهت نصب آسانسور ارتفاع مورد نیاز از کف چاله تا سطح کف سازی شده اولین توقف آسانسور قبل از بتون ریزی کف چاله حداقل باید 190 cm باشد.

ب: در زمان بتون ریزی کف چاله با عنایت به نقشه سکوهای ضربه گیر زیر کابین و زیر قاب وزنه تعادل 10 cm بتون مگر و 30 cm آرماتوربندی و بتون ریزی می شود و ارتفاع باقیمانده نباید کمتر از 150cm  شود.

ج: جهت اجرای سکوهای ضربه گیر طبق نقشه های اجرای آرماتورهای انتظار جهت سکوهای ضربه گیر در فونداسیون مذکور پیش بینی می شود.

نکته مهم: در این مرحله پیش بینی چاه ارت ضروری است.

پاورپوینت مراحل طراحی و اطلاعات ساخت اسانسور از آماده سازی چاهک تا بتون ریزی

جهت چاه ارت (Earth) تا رسیدن به رطوبت لازم زمینی، و وصل کردن سیم مربوطه، می توان از چاه اصلی ساختمان جهت ایجاد چاه ارت استفاده نمود و چنانچه این چاه پیش بینی نشده است، در محل مناسب و نزدیک به آسانسور چاهی به عمق حداقل 8/3 متر ایجاد کرد تا به رطوبت زمینی رسید سپس مواد ذیل رانمک 33%          زغال 33%              پتاسیم 33% سیم مسی بدون روکش به متراژ مناسب جهت محل مورد انتقال میله مسی و صفحه مسی ( در بازار به صورت یک مجموعه وجود دارد)

طبق دستورالعمل در چاه حفر شده قرار داده و روی آن را می پوشانیم.

مرحله2)تهیه نقشه:
چناچه ساختمان در حال احداث می باشد و دسترسی دقیق به ابعاد مورد نیاز چاهک میسر نباشد، نقشه های زیر لازم است:

پلان تیپ طبقات شامل پارکینگ – زیر زمین – همکف و طبقات در محل نصب

آسانسور، مقطع از چاهک آسانسور با ذکر اندازه های کامل از کف چاله آسانسور تا زیر

سقف موتورخانه، پلان پشت بام ساختمان در محدوده چاهک آسانسور به منظور بررسی

تأسیسات وتجهیزات احتمالی موجود در اطراف چاهک به شرکت طرف قرارداد ارائه

شود.

پاورپوینت مراحل طراحی و اطلاعات ساخت اسانسور از آماده سازی چاهک تا بتون ریزی

مرحله3)بتون ریزی کف چاهک:
همانطوریکه در مرحله 1 اشاره شده پس از تکمیل مدارک مورد نیاز (در مرحله 2) با توجه به شرایط ساختمان و نوع آسانسور طرح اجرایی بتون ریزی کف چاهک به شرح ذیل به کارفرما ارائه خواهد شد. بتون مگر 10 سانتیمتربتون آرمه کف و آرماتور بندی 30 سانتیمتر

مرحله 4 ) عملیات آهن کشی( سازه فلزی) چاهک آسانسور:
آهن کشی عبارت است از سازه فلزی در داخل چاه آسانسور جهت استقرار براکت های مورد نیاز ریل های کابین و ریل های وزنه بر اساس نقشه طراحی شده توسط فروشنده آسانسور که بشرح زیر می باشد:

تهیه نقشه اجرایی آهن کشی کامل چاهک، تهیه لیست آهن آلات مورد نیاز،نصب داربست

فلزی مناسب جهت اجرای آهن کشی، انجام آهن کشی با نظارت نماینده فنی شرکت

فروشنده یا دستگاه نظارت ساختمان، اجرای ضد زنگ آهن آلات پس از صدور گواهی انجام

کار آهن کشی .

مرحله 5 )دیوارکشی اطراف چاهک (در صورتیکه قبل از آهن کشن انجام نشده باشد)

الف: سه طرف چاهک (سمت راست -  روبرو – سمت چپ) می بایستی بوسیله دیوارکشی از کف تمام شده اولین توقف تا اطاقک موتورخانه بر روی پشت بام اجرا گردد.

ممکن است دیوارکشی با یکی از روش های زیر برحسب شرایط ساختمان انجام پذیرد:

ورق کشی: که به تناسب فضا از ورق های فلزی _ یا پانل های گچی استفاده می شود

رابتیس بندی: با استفاده از تورهای فلزی مخصوص و اندود کاری روی آن آجر کشی

ب: انجام اندود دیوار از طرف داخل چاهک بوسیله سیمان – یا خاک و گچ

توضیح:

اگر عملیات کلاف بندی آهن کشی در پشت ستونها و در داخل دیوار قرار می گیرد می بایستی در محل نصب براکت ها بر روی کلافهای افقی فضای خالی مناسب پیش بینی شود تا از تخریب بعدی جلوگیری شود. جهت اجرای مناسب مورد فوق بر اساس نقشه های درب و ریل که توسط فروشنده آسانسور تهیه می شود امکان پذیر خواهد بود. در این مرحله اجرای روشنایی داخل چاهک طبق دستورالعمل مربوطه باید انجام شود.
