پاورپوينت کروماتوگرافی گازی

توضیحات محصول

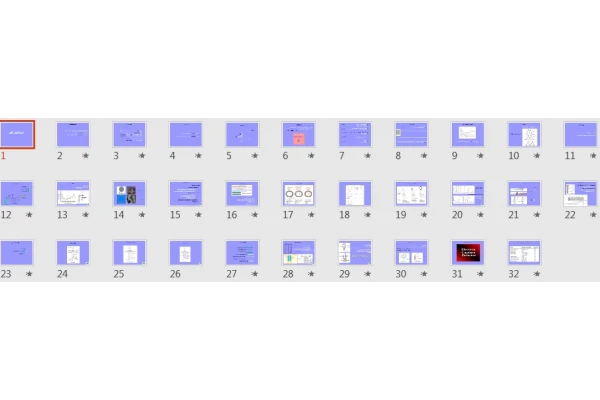

دانلود پاورپوينت کروماتوگرافی گازی با فرمت pptودر 32 اسلاید قابل ویرایش

قسمتی از متن پاورپوینت

مقدمه ای برکروماتوگرافی

 جداسازي اجزاي يک مخلوط از طريق توزيع انتخابی اجزاء بين فاز متحرک و فاز ساکن

 فاز متحرک (Mobile Phase) = حلال يا گاز

فاز ساکن(Stationary Phase) = مواد پرکننده يا پوشش دهنده درون ستون

تاريخچه کروماتوگرافی

Tswett 1903 - جداسازی رنگدانه های گياه بوسيله ستون پر شده با CaCO3

Lederer & Kuhn 1931 - کروماتوگرافی مايع(LC) کارتنوئيدها

1938 - کروماتوگرافی لايه نازک(TLC)و تعويض يونی(Ion exchange)

1941 - معرفی گاز به عنوان فاز متحرک(GC) توسط Martin &Synge

1950 - کروماتوگرافی مايع با فاز معکوس (RP-LC)

1954 – در يافت جايزه نوبل توسط Martin & Synge

اهداف کروماتوگرافی

تجزيه ای (Analytical): تعيين ترکيب شيميايی يک نمونه

تهيه ای (Preparative) : خالص سازی يا جمع آوری يک يا چند جزء از نمونه

طبقه بندی روش ها

بر اساس :

 فاز متحرک

-گاز (GC)

-آب (LC)

-حلال آلی (LC)

-سيال فوق بحرانی (SFC)

نيروهای موثر در فرايند جداسازی

-جذب سطحی

-تقسيمی

اساس کروماتوگرافی

جداسازي دو گونه A وB به تفاوت در تمايل نسبي آنها براي دو فاز متحرک و ساکن بستگي دارد

به نحوي که يکي از آنها زودتر به انتهاي ستون مي‌رسد.

nm = تعداد مولکول هاي حل شده در فازمتحرک

ns= تعداد مولکولهاي حل شده در فاز ساکن

´k = فاکتور ظرفيت ( معياري از بازداري گونه )

k2´ فاكتور ظرفيت گونهاي است که ديرتر از ستون خارج ميشود

k1´ بيانگر فاكتور ظرفيت براي گونه اي است كه زودتر از ستون خارج مي شود.

پهنای پيک در پايه پيک متناسب با ريشه دوم زمان سپري شده در ستون است:

w= پهناي پيکدر خط پايه

زمان بازداري= t

N= تعداد بشقابک تئوري(معياری از کارايي ستون)

L = طول ستون

H = ارتفاع بشقابک تئوری

عوامل موثر بر پهنای پيک

A، B و C مفادير ثابت

U = سرعت خطي سيال حامل بر حسب سانتي متر بر ثانيه

 جمله اول( نفوذ گردابي) = طول مسير متفاوت برای مولکولهای يکسان هنگام عبور از درون ستون

 جمله دوم( نفوذ طولي) = تمايل مولکولها برای حرکت از ناحيه با غلظت بيشتر به سمت ناحيه با غلظت كمتر

جمله سوم (مقاومت در برابر انتقال جرم) = زمان بر بودن نفوذ گونه از فاز متحرک به درون فاز ساکن و بالعکس

ايجاد فاصله‌ ميان مولکول‌هاي نفوذ کرده به فاز ساکن و مولکول‌های در حال حرکت درون فاز حامل

کروماتوگرافي گازي(GC)

شرط اصلی تجزيه با GC، پايدار بودن گونه در دماي مورد نظر براي تجزيه

 مناسب براي تجزيه و شناسايي ترکيبات با وزن مولکولي متوسط

کروماتوگرافي گازي(GC)

شرط اصلی تجزيه با GC، پايدار بودن گونه در دماي مورد نظر براي تجزيه

 مناسب براي تجزيه و شناسايي ترکيبات با وزن مولکولي متوسط

قسمت هاي اصلي GC

گاز حامل( Carrier gas )

ستون( Column )

محفظه تزريق( Injection port )

آشکار ساز( Detector )

گاز حامل

qH2, N2,He

 سرعت جريان = 25-150 ml/min ستون های پر شده

 سرعت جريان = 1-25 ml/min ستون های موينه

ستون های پر شده

GC براساس ماهيت فاز ساکن :

 کروماتوگرافي گاز- جامد (GSC):

 فاز ساکن شامل يک ماده جامد مانند سيليس، آلومين يا ذغال دانه‌اي

 فرآيند جداسازي براساس جذب سطحي روي سطح يک جامد

 مناسب برایجداسازي گازهاي پايدار و هيدروکربن هاي با دماي جوش پايين

 کروماتوگرافي گاز- مايع (GLC) :

فاز ساکن يک مايع غير فرار

 پوشش مايع روي سطح يک جامد به صورت لايه نازک

متداول ترين سطح بستر خاک دياتومه بنام

اندازه ذره نسبتا يکنواخت و ريز

- ذرات جامد متخلخل يا بدون تخلخل پوشش داده شده با فيلم مايع با ضخامت 1 mm

- قطر داخلی 1-8 mm

- طول 1-10 m
