فهرست مطالب فصل1. مبدل الکترونیک قدرت 1 1-1. مقدمه 1 1-2. مبدل غیر ایزوله و ایزوله 1 1-3. تغذیه از ولتاژ و تغذیه از جریان 2 1-4. سوئیچینگ سخت و سوئیچینگ نرم 3 1-5. انواع مبدل‌های الکترونیک قدرت 4 1-6. مبدل‌های DC به DC 5 1-7. مبدل DC به DC غیر ایزوله 5 1-8. مبدل بوست 6 فصل2. مروری بر روش‌های تشخیص، مقاوم‌سازی در برابر خطا و رفع خطا 7 2-1. مقدمه 8 2-2. الگوریتم‌های تشخیص خطا 11 2-2-1. الگوریتم‌های تشخیص خطا بر اساس پردازش سیگنال 12 2-2-2. الگوریتم‌های تشخیص خطا مبتنی بر مدل 27 2-3. استراتژی‌های تحمل خطا 31 2-3-1. استراتژی‌های پیکربندی مجدد بدون سخت‌افزار اضافی 32 2-3-2. استراتژی‌های پیکربندی مجدد با استفاده از سخت‌افزار اضافی 35 2-3-3. تجزیه‌وتحلیل مقایسه‌ای استراتژی‌های پیکربندی مجدد مبدل 38 2-4. نتیجه‌گیری 40 فصل3. معرفی ساختار و روش پیشنهادی 41 3-1. روش پیشنهادی و قطعات مورداستفاده 43 3-1-1. خطای خازن 44 3-2. تشخیص و رفع خطای اتصال کوتاه در خازن 45 3-3. تشخیص و رفع خطای مدار باز سوئیچ اصلی 45 3-4. رفع خطای مدار باز دیود 46 3-5. تشخیص و رفع خطای اتصال کوتاه سوئیچ اصلی 46 3-6. تشخیص و رفع خطای اتصال کوتاه سوئیچ رزروی که خطای مدار باز سوئیچ اصلی را رفع نموده 47 3-7. خلاصه تشخیص و رفع خطای مدار باز برای سوئیچ اصلی و دیود 48 3-7-1. مبدل بوست (Boost) یا افزاینده 49 3-7-2. گیت OR 53 3-7-3. گیت NOT 54 3-7-4. گیت XOR 55 3-7-5. آی سی گیت درایور IR2110 High & Low Side 57 3-7-6. آشنایی با آی سی آپ‌امپ LM324 59 فصل4. شبیه‌سازی و تحلیل نتایج 62 4-1. مقدمه 63 4-1-1. بررسی خطای اتصال کوتاه خازن اصلیC1 63 4-1-2. بررسی خطای مدار باز در دیودD1 65 4-1-3. بررسی خطای اتصال کوتاه سوئیچ اصلی FETD9 ( S9) 66 4-1-4. بررسی خطای مدار باز سوئیچ اصلی FETD9 ( S9) 68 4-1-5. بررسی خطای اتصال کوتاه در سوئیچ FETD6 ( S6) که برای رفع خطای مدارباز درسوئیچ اصلی FETD9 ( S9) در نظر گرفته بودیم 70 فصل5. ساخت یک نمونه آزمایشگاهی و مقایسه نتایج آزمایشگاهی و شبیه‌سازی 73 5-1. مقدمه 74 5-2. اجزای به‌کاررفته در پروژه 78 5-2-1. برد اول از بالا (مقاومت‌های فیدبکی) 78 5-3. برد دوم از بالا (ماسفت‌ها و درایورهای ماسفت‌ها و دیودها) 80 5-3-1. نحوه اتصالات درایور 2110 که برای Low Side استفاده شده است بر اساس دیتاشیت به شرح زیر میباشد: 80 5-3-2. نحوه اتصالات درایور 2110 که برای High Side استفاده شده است بر اساس دیتاشیت به شرح زیر میباشد: 81 5-3-3. علت استفاده از درایور 2110 82 5-4. دیود 82 5-5. انواع اتصالات در مدار عملی 83 5-6. سلف 83 5-7. خازن 84 5-8. مدار آپ‌امپی (مدار تفاضلی که شکل موج‌ها با آن گرفته شده است) 85 5-9. گیت‌های منطقی 88 5-10. بار مورداستفاده در مبدل بوست پیشنهادی 88 5-11. نتایج تشخیص و رفع خطا در حالت تئوری و عملی (خازن و سوئیچ اصلی و دیود و سوئیچ رزرو) برای یک مبدل بوست 90 5-12. تفاوت خطای اتصال کوتاه خازن و خطای اتصال کوتاه سوئیچ 96 5-13. محاسبه توان ورودی و خروجی مبدل 97 5-14. جمع‌بندی 97 فصل6. نتیجه‌گیری و پیشنهادات 99 6-1. نتیجه‌گیری 100 6-2. پیشنهادها 101
5013

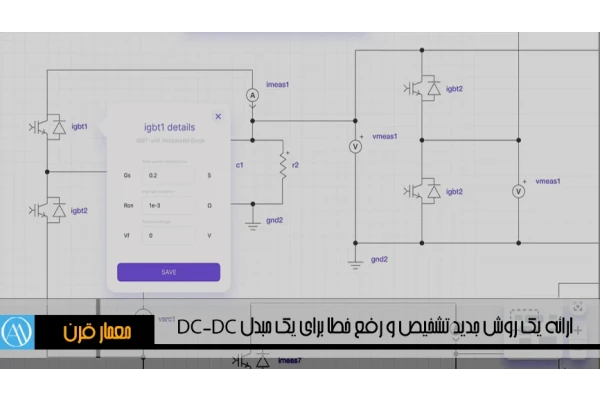

مبدل‌های DC-DC در انواع کاربردهای تجاری و صنعتی مانند: وسایل نقلیه الکتریکی، سیستم‌های انرژی تجدیدپذیر، کاربردهای هوافضا، لوازم الکترونیکی مصرفی (تلفن‌های هوشمند، لپ‌تاپ و غیره) و ذخیره‌سازهای انرژی به کار برده می‌شوند. باتوجه‌به کاربرد گسترده مبدل‌های DC-DC امروزه قابلیت اطمینان بالا در مبدل‌های DC-DC از اهمیت ویژه‌ای برخوردار است. باتوجه‌به اینکه تلاش‌های تحقیقاتی انجام شده برای افزایش قابلیت اطمینان مبدل‌های DC-DC تا به امروز بسیار محدود و پراکنده بوده است و باتوجه‌به رشد سریع فناوری نیمه‌هادی، مبدل‌های DC-DC دارای تعداد بی‌شماری توپولوژی با اصول عملیاتی و عملکردهای مختلف هستند. افزایش قابلیت اطمینان انواع مبدل‌های DC-DC امروزه نیز به‌عنوان یک کار پرچالش است. سوئیچ‌های قدرت یکی از اجزای مداری مبدل هستند که دچار خطا می‌گردند. ازاین‌رو، همیشه نیاز به انجام اقدامات اصلاحی مناسب برای مقابله با انواع خطاها وجود دارد. علاوه بر این، فرآیند تشخیص وقوع خطا، تشخیص سریع خطا و راهکارهای تحمل خطا در مبدل‌های DC-DC اهمیت ویژه‌ای دارد و برای اهداف ایمنی باید آن را در مبدل خود تعبیه نماییم. باتوجه‌به اهمیت این موضوع، در این پایان‌نامه برای مبدل بوست پیشنهادی عملیات تشخیص و رفع خطا با استفاده از گیت‌های منطقی OR و XOR و NOT انجام شده است. تشخیص و رفع خطا برای المان‌های مداری خازن و دیود و سوئیچ اصلی و سوئیچ رزرو مورد بررسی قرار گرفته است. صحت عملکرد مدار نیز با استفاده از نتایج شبیه‌سازی و ساخت نمونه آزمایشگاهی مورد بررسی و تجزیه‌وتحلیل قرار گرفته است.
این پروژه برای پایان نامه رشته مدار مجتمع الکترونیک در زمینه مبدلها بسیار مناسب میباشد
همچنین برای موضوع
