ترانسفورماتور ۲۳۰ ولت به ۱۲ ولت ۱۰ آمپر برای کاهش ولتاژ اصلی استفاده می شود. دیود ۱۰ آمپر ولتاژ آمده از ترانسفورماتور را تصحیح می کند و خازن ها برای فیلتر کردن سیگنال ولتاژ استفاده می کنند.
مدار از یک آی سی تنظیم کننده ولتاژ LM7812 تشکیل شده است. LM7812 از سری LM78xx است، آرایش آی سی تنظیم کننده ولتاژ مثبت خروجی را رفع می کند.

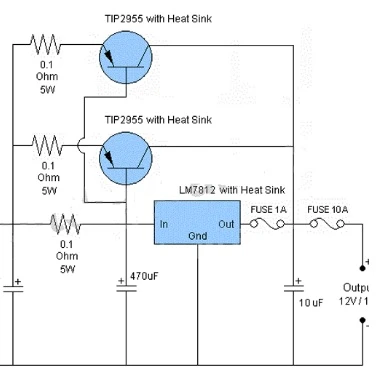

ما از دو ترانزیستور TIP2955 برای بالا بردن جریان خروجی تا ۱۰ آمپر استفاده کرده ایم. دو فیوز ۱A و ۱۰A برای ایمن کردن IC، ترانزیستورها و اجزای مختلف مدار از جریان بیش از حد قرار داده می شوند.
سعی کنید از هیت سینک های حرارتی مناسب با آی سی و ترانزیستورها استفاده کنید تا از گرم شدن بیش از حد جلوگیری کنید.
